Блок ATLAS COPCO OAV4
Компрессорный модуль модели OAV4
Блок компрессорный марки OAV4 по своей сути является винтовым одноступенчатым маслозаполненным компрессором. Он состоит из компрессорного элемента, ресивера-маслоотделителя, электрической и масляной (с радиатором) систем, воздушных фильтров и системы пневмоавтоматики, смонтированных на общей раме. OAV4 предназначен для работы в комплексе различного спец. тех. оборудования: с газоразделительными станциями, буровыми установками и им подобной техникой. Поставляется в собранном виде и полностью заправленным компрессорным маслом. Для эксплуатации данного модуля при низких (до -25°C) температурах, необходимо приобрести зимний пакет из раздела вспомогательное оборудование для компрессоров ATLAS COPCO.

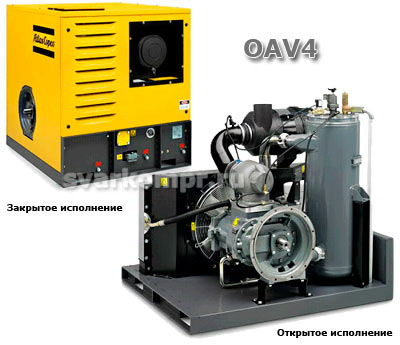

Вариантов исполнения компрессора OAV4 может быть два: открытый блок и модуль, закрытый металлическим кожухом. Сочленение (агрегатирование) или так называемая «стыковка» компрессорного модуля с силовой установкой, которой может быть электрический, дизельный или гидравлический двигатель, осуществляется непосредственно через выходной вал OAV-4 при помощи эластичной муфты или ременного привода. Блок оборудован указателем температуры сжатого воздуха и манометром рабочего давления.
Компрессорный модуль OAV4 (его электрическая схема) имеет ряд блокировок и индикаторов, призванных обезопасить работу агрегата:
- индикация засорения воздушного фильтра
- при превышении допустимых температур сжатого воздуха отключается силовой агрегат и временно блокируется его повторное включение
- предотвращение запуска силового привода при давлении в линии нагнетания больше 1 бар
- блокировка срабатывания загрузочного клапана при давлении в ресивере меньше 5 бар
Также, при засорении воздушного фильтра, в компрессорном модуле предусмотрена световая сигнализация. Электрическая часть компрессорного блока подключается к внешней системе через штатный разъем для питания постоянным током 12/24v от внешнего источника.
Наши менеджеры помогут Вам рассчитать оптимальные параметры двигателя и компрессора для наиболее эффективного использования данного модуля, а также проконсультируют по особенностям его монтажа и дадут все необходимые рекомендации.
Характеристики (ТТХ) компрессорного модуля OAV4
| Параметры компрессорного блока |
Ед. измерения |
Модуль OAV4 |
| Рабочее избыточное давление (максимальное) |
бар |
14 |
| Производительность максимальная (по ISO 1217ed.3.1996) |
м³/мин |
14 |
| Число ступеней сжатия |
шт. |
1 |
| Емкость масляной системы компрессора |
л |
50 |
| Емкость ресивера-маслоотделителя |
л |
91 |
| Вынос масла менее |
мг/м³ |
5 |
| Выходной патрубок |
шт. |
1 |
| Температура сжатого воздуха на выходе |
°C |
90 |
| Мощность привода (максимальная) |
кВт |
147 |
| Длина х Ширина х Высота |
мм |
1250х1430х1420 |
| Вес рабочий |
кг |
760 |
Купить OAV4 блок с нашего склада в Москве Вы можете уже сейчас по самой низкой цене. Просто позвоните нам или отправьте запрос на E-mail.
Если модель компрессорного модуля OAV4 по каким-либо параметрам не подходит для эксплуатации в Ваших условиях, советуем обратить Ваше внимание на другие модели компрессоров данного производителя:
