Блок ATLAS COPCO ORX12

Компрессорный модуль модели ORX12

Блок компрессорный ORX12 (модуль)

Блок компрессорный марки ORX12 по своей сути является винтовым двухступенчатым маслозаполненным компрессором. Он состоит из компрессорного элемента, ресивера-маслоотделителя, электрической и масляной (с радиатором) систем, воздушных фильтров и системы пневмоавтоматики, смонтированных на общей раме. ORX12 предназначен для работы в комплексе различного спец. тех. оборудования: с газоразделительными станциями, буровыми установками и им подобной техникой.

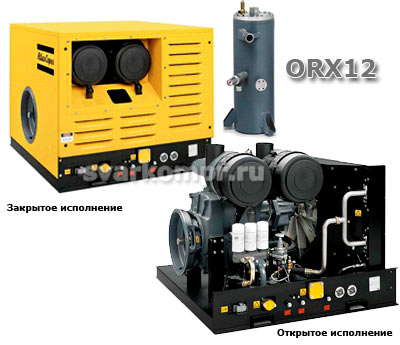

Как видно из рисунка выше, в данном модуле, для более удобной компоновки блока в ограниченном пространстве, ресивер-маслоотделитель не устанавливается в основной модуль, но поставляется вместе с ним. Поставляется ORX-10 в собранном виде и полностью заправленным компрессорным маслом. Для эксплуатации данного модуля при низких (до -25°C) температурах, необходимо приобрести зимний пакет из раздела вспомогательное оборудование для компрессоров ATLAS COPCO.

Вариантов исполнения компрессора ORX12 может быть два: открытый блок и модуль, закрытый металлическим кожухом. Сочленение (агрегатирование) или так называемая «стыковка» компрессорного модуля с силовой установкой, которой может быть электрический, дизельный или гидравлический двигатель, осуществляется непосредственно через выходной вал ORX-12 при помощи эластичной муфты или ременного привода. Блок оборудован указателем температуры сжатого воздуха и манометром рабочего давления.

Компрессорный модуль ORX12 (его электрическая схема) имеет ряд блокировок и индикаторов, призванных обезопасить работу агрегата:

  • индикация засорения воздушного фильтра
  • при превышении допустимых температур сжатого воздуха отключается силовой агрегат и временно блокируется его повторное включение
  • предотвращение запуска силового привода при давлении в линии нагнетания больше 1 бар
  • блокировка срабатывания загрузочного клапана при давлении в ресивере меньше 18 бар

Также, при засорении воздушного фильтра, в компрессорном модуле предусмотрена световая сигнализация. Электрическая часть компрессорного блока подключается к внешней системе через штатный разъем для питания постоянным током 12/24v от внешнего источника.

Наши менеджеры помогут Вам рассчитать оптимальные параметры двигателя и компрессора для наиболее эффективного использования данного модуля, а также проконсультируют по особенностям его монтажа и дадут все необходимые рекомендации.

Характеристики (ТТХ) компрессорного модуля ORX12

Параметры компрессорного блока Ед. измерения Модуль ORX12
Рабочее избыточное давление (максимальное) бар 30
Производительность максимальная (по ISO 1217ed.3.1996) м³/мин 35
Число ступеней сжатия шт. 2
Емкость масляной системы компрессора л 77
Емкость ресивера-маслоотделителя (600х410х1250 мм, 300 кг) л 143
Вынос масла менее мг/м³ 5
Выходной патрубок шт. 1
Температура сжатого воздуха на выходе °C 100
Мощность привода (максимальная) кВт 388
Длина х Ширина х Высота (без учета ресивера) мм 1590х1700х1370
Вес рабочий кг 1455

Купить ORX12 блок с нашего склада в Москве Вы можете уже сейчас по самой низкой цене. Просто позвоните нам или отправьте запрос на E-mail.

Если модель компрессорного модуля ORX12 по каким-либо параметрам не подходит для эксплуатации в Ваших условиях, советуем обратить Ваше внимание на другие модели компрессоров данного производителя:
